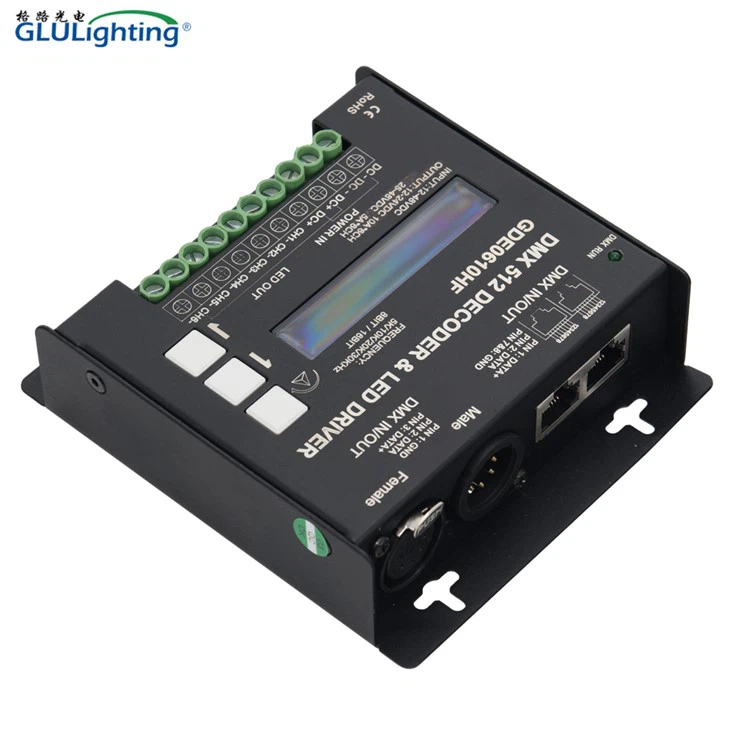

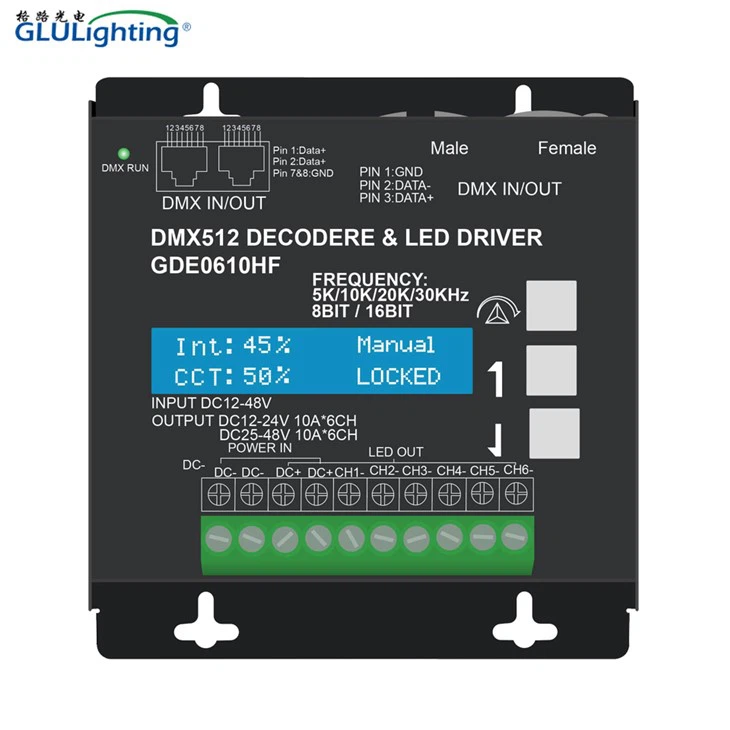

Αποκωδικοποιητής DMX 6 καναλιών υψηλής συχνότητας με οθόνη-

1.Το καλώδιο σήματος DMX είναι θωρακισμένο καλώδιο σήματος τριών πυρήνων, το καλώδιο σήματος με θετικό, αρνητικό, όταν συνδέετε τους ακροδέκτες σήματος DMX, δώστε μεγαλύτερη προσοχή στην πολικότητα.
2. Όταν συνδέσετε τον αποκωδικοποιητή, βεβαιωθείτε για τα αντίστοιχα θετικά, αρνητικά και GND.
3. Το καλώδιο μεταξύ ελεγκτών DMX, διαχωριστών και αποκωδικοποιητών δεν πρέπει να υπερβαίνει τα 300 μέτρα.
4. Το πολύ 10 αποκωδικοποιητές DMX μπορούν να συνδεθούν μαζί μέσω των θυρών σύνδεσης RJ45 ή XLR DMX. Το σήμα DMX μπορεί να επεκταθεί περαιτέρω με την εγκατάσταση ενός επαναλήπτη ή διαχωριστή DMX
μετά τον 10ο αποκωδικοποιητή DMX.
5. Ένας επιπλέον διαχωριστής/ενισχυτής πρέπει να προστεθεί μετά από αποκωδικοποιητές 32 τμχ. Η σύνδεση Cascade δεν πρέπει να υπερβαίνει τα 4 ΤΕΜ.

1. Εγκαταστήστε σύμφωνα με τους εθνικούς και τοπικούς κανονισμούς ηλεκτρικού κώδικα.
2. Αυτό το προϊόν προορίζεται για εγκατάσταση και συντήρηση από εξειδικευμένο, αδειούχο ηλεκτρολόγο.
3. Η τάση λειτουργίας για τον αποκωδικοποιητή είναι DC12-48V, ΜΗΝ συνδέεστε σε ισχύ υψηλής τάσης. Εγκαταστήστε με συμβατό τροφοδοτικό σταθερής τάσης ή μπαταρία με κατάλληλη τάση.
4. Εγκαταστήστε μόνο συμβατά φωτιστικά σταθερής τάσης 12VDC-48VDC. Βεβαιωθείτε ότι ταιριάζει η τάση τροφοδοσίας με τις απαιτήσεις της λυχνίας LED. Η παράβλεψη αυτού μπορεί να οδηγήσει σε πιθανό κίνδυνο πυρκαγιάς.
5. Αυτό το προϊόν έχει αξιολογηθεί μόνο για χρήση σε εσωτερικούς χώρους και δεν προστατεύεται από την υγρασία.
6. Επιλέξτε ένα κατάλληλο μετρητή καλωδίων για το μέγιστο δυναμικό φορτίο ρεύματος, δεδομένης της επιλογής του τροφοδοτικού και των φώτων. Λάβετε υπόψη ότι το άθροισμα του συνολικού ρεύματος για όλα τα κανάλια μεταφέρεται στον κοινόχρηστο ακροδέκτη LED+, επομένως το συνολικό ρεύμα πάνω από τον αγωγό LED+ είναι συνήθως ο καθοριστικός παράγοντας στην επιλογή καλωδίου.
7. Βεβαιωθείτε ότι η παροχή ρεύματος αποσυνδέεται κάθε φορά που εισάγετε ή αφαιρείτε καλώδια στους βιδωτούς ακροδέκτες ή τους συνδέσμους στις πρίζες.
8 Βεβαιωθείτε ότι όλοι οι βιδωτικοί ακροδέκτες είναι σφιγμένοι και ότι όλοι οι σύνδεσμοι έχουν εισαχθεί πλήρως κατά τη λειτουργία.
